Первый сценарий

В вариантах поставки Enterprise, Standard и Team при запуске программы открывается стартовая страница с авторизацией. Необходимо войти в систему, введя свой логин и пароль. Логин и пароль выдаются администратором, но при установке программы существует пользователь по умолчанию — логин: user, без пароля. В варианте Personal авторизация отсутствует.

После авторизации открывается окно выбора действий (страница Начало), в котором можно выполнять следующие операции с пакетами.

  • Создать пакет — создание нового пакета, программа сразу попросить указать путь, куда сохранить пакет.
  • Создать временный пакет — создание нового пакета без предварительного сохранения. Сохранить пакет можно будет уже во время работы с ним.
  • Открыть пакет — открытие ранее созданного пакета.

Важно: программа не поддерживает автосохранений, при закрытии окна программы (вкладки браузера) все изменения будут утеряны.

После выбора пакета пользователь попадает в рабочее пространство программы. Его можно разделить на четыре основных области (см. рисунок 1):

  1. Слева расположено главное меню с кнопками: Меню, Пакеты, Навигация, Файлы, Процессы.
  2. Верхняя часть отображает вкладки открытых пакетов, содержит адресную строку и элементы для навигации по пакетам и их составляющим.
  3. Справа от главного меню располагается рабочий стол. Он включает левую панель, где отображаются рабочие компоненты и структура решения (пакеты и их составные части), а также непосредственно область построения сценария и визуализации данных.
  4. В нижней части окна расположена панель Процессы. По умолчанию она скрыта, но ее можно закрепить.

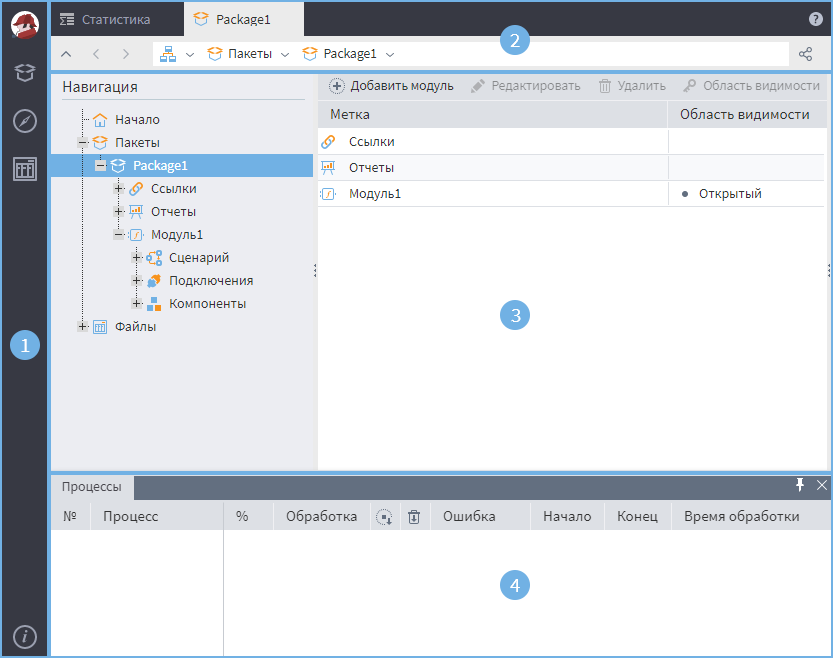

Рабочее пространство Studio.
Рисунок 1. Рабочее пространство Studio.

После создания пакета пользователь увидит Область построения сценария (6) и панель Компоненты (5), содержащую стандартные компоненты, предоставляемые платформой (см. рисунок 2).

Область построения сценария и панель Компоненты.
Рисунок 2. Область построения сценария и панель Компоненты.

В простейшем случае сценарий импортирует данные из внешних источников, либо преобразовывает их и экспортирует (выводит в отчет). Создадим простой сценарий, формирующий ТОП10 лучших клиентов.

Сценарий выполнит действия:

  • Импорт из файла Sales.txt информации о продажах;
  • Выделение 10 клиентов с наибольшими суммами покупок;
  • Экспорт полученных результатов.

Для того чтобы использовать в сценарии какой-либо компонент, его необходимо перенести мышью из панели компонентов в область построения сценария.

Выберем в разделе Импорт компонент Текстовый файл и перенесем его в область построения (см. рисунок 2). При этом создастся узел сценария, выполняющий действия импорта. При клике мышкой на узле отобразятся иконки возможных действий. Вызовем Мастер настройки (см. рисунок 3).

Вызов мастера настройки узла.
Рисунок 3. Вызов мастера настройки узла.

Пройдем шаги мастера, указав в параметре Имя файла местоположение файла Sales.txt.

После настройки узла выполним его, используя меню возможных действий. Теперь в выходном порте узла присутствуют импортированные данные, которые можно увидеть, выбрав Быстрый просмотр в контекстном меню порта (см. рисунок 4).

Вызов быстрого просмотра.
Рисунок 4. Вызов быстрого просмотра.

Следующим шагом в алгоритме необходимо подсчитать общие суммы покупок по всем клиентам. Для этого переместим компонент Группировка в рабочую область сценария. Последовательность обработки данных задается соединением выходного порта узла импорта с входным портом группировки (см. рисунок 5).

Формирование связи.
Рисунок 5. Формирование связи.

В Мастере настройки узла Группировка поле Карта клиента задается как группа, а Сумма как показатель. После настройки и выполнения узла группировки в выходном порту содержатся данные об итоговых суммах покупок клиентов.

Далее эти данные сортируются по убыванию суммы при помощи компонента Сортировка и затем передаются на узел выделения первых 10 строк таблицы. Для этого используется компонент Фильтр строк, в мастере которого задается условие: "№ Номер строки <= 10".

В результирующем сценарии добавляется узел экспорта и/или настраивается Визуализатор результатов (см. рисунок 6).

Результирующий сценарий.
Рисунок 6. Результирующий сценарий.

Блок узлов, выполняющих формирование ТОП 10 клиентов, возможно, сгруппировать в отдельную функцию, поместив их в Подмодель. Для этого необходимо выделить эти узлы и при помощи кнопки создать подмодель.

Выделение блока узлов.
Рисунок 7. Выделение блока узлов.
Преобразование блока узлов в Подмодель.
Рисунок 8. Преобразование блока узлов в Подмодель.

В дальнейшем подмодель, выполняющая заданную пользователем функцию, может быть опубликована как производный компонент и наравне со стандартными компонентами многократно использоваться в других сценариях. Принципы создания решений на основе собственных компонентов рассматривается в статье Проектирование сценариев.

Перед закрытием пакета его необходимо сохранить. Это можно сделать в меню Пакеты (см. рисунок 9).

Сохранение пакета.
Рисунок 9. Сохранение пакета.
